通常価格：¥ 7,700 税込
¥ 6,160税込 20%OFF
商品コード： DY-S1 ～ DY-S9
関連カテゴリ
電装野郎フルセット１つあれば、別の点灯パターンの電装野郎基板（LED制御基板）を単体で購入しても、周辺部材が揃っている状態になりますので、単品ですべてを揃えるよりも断然お得です。
【電装野郎フルセット同梱内容】
※セット内商品の詳細は各商品の販売ページ説明をご参照ください。
・電装野郎（LED制御基板）DY×１個（点灯パターンは1つ選択してください。）
→個別販売ページ

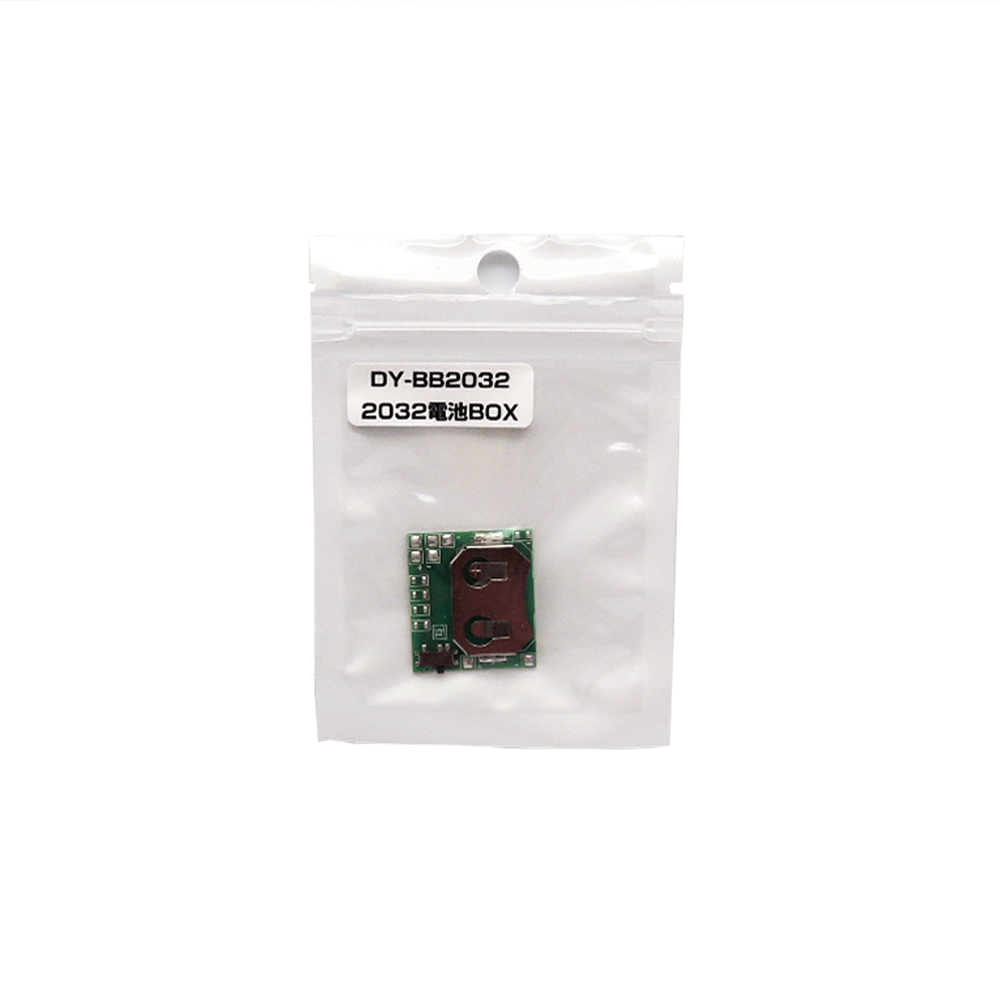

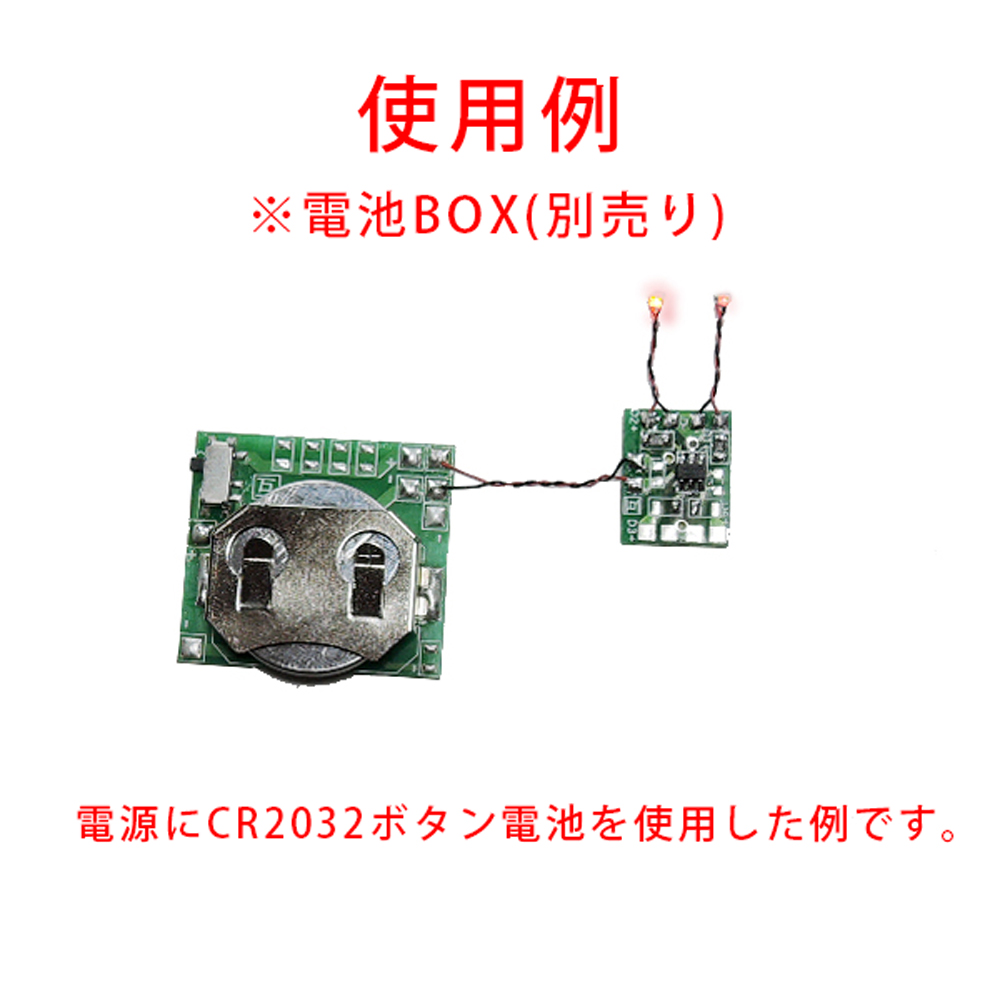

・SW付電池ホルダー基板DY-BB2032×1個
→個別販売ページ

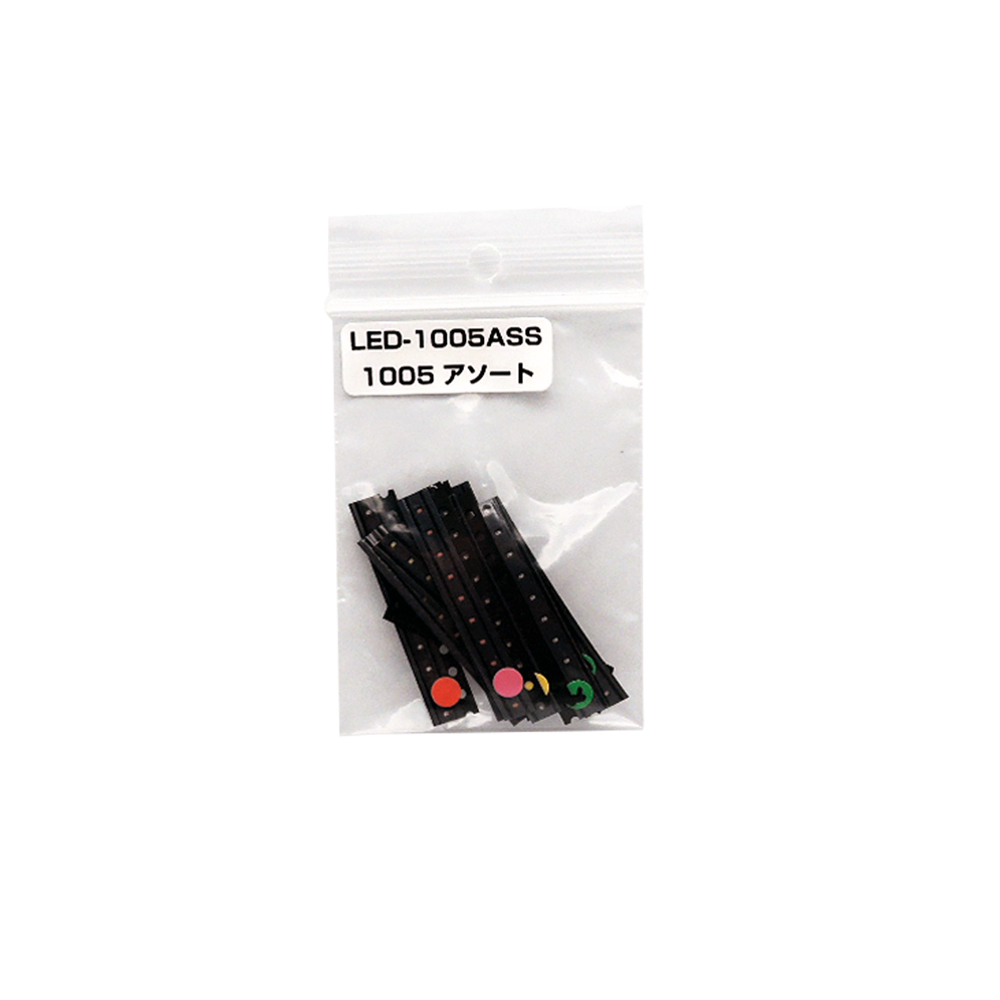

・1005チップLED全11色セット（計110個）×１
→個別販売ページ

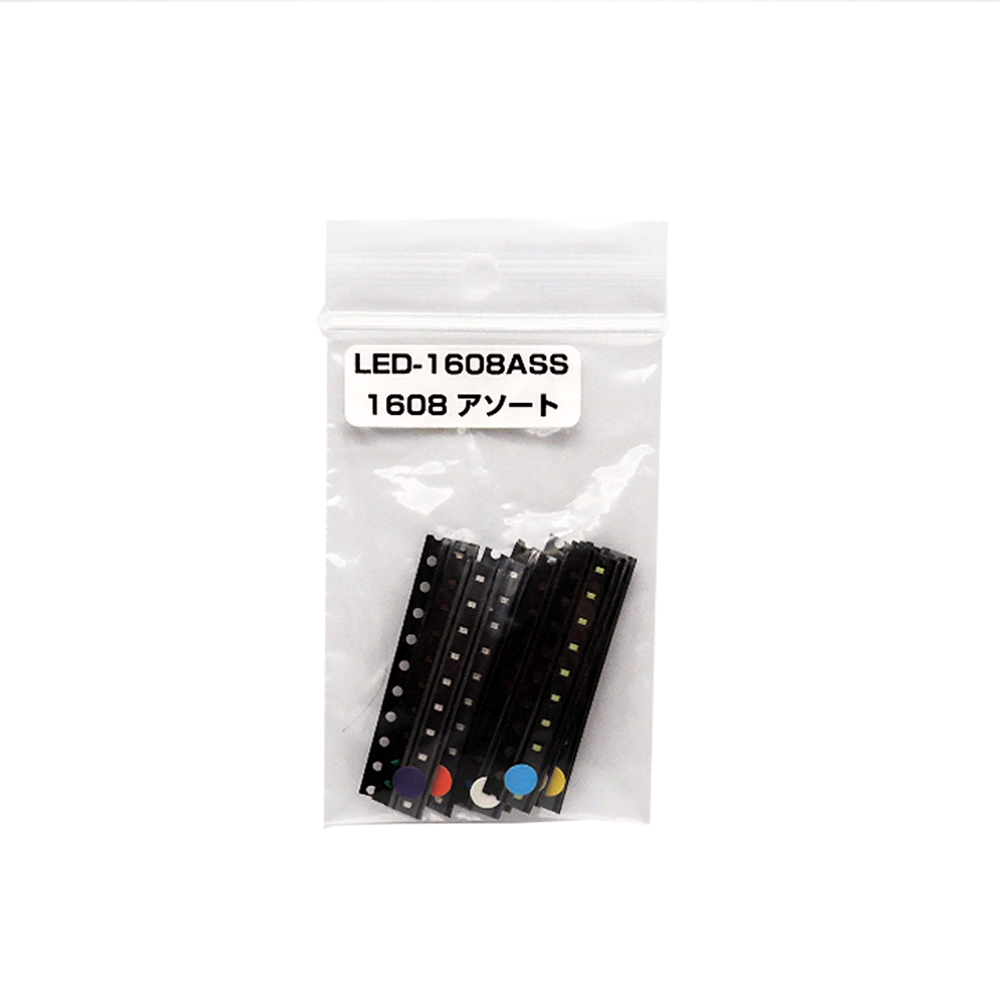

・1608チップLED全11色セット（計110個）×１
※レッド、ピンク、オレンジ、イエロー、エメラルドグリーン、イエローグリーン、ブルー、アイスブルー、パープル(UV)、ウォームホワイト(電球色)、ホワイト(白)
→個別販売ページ

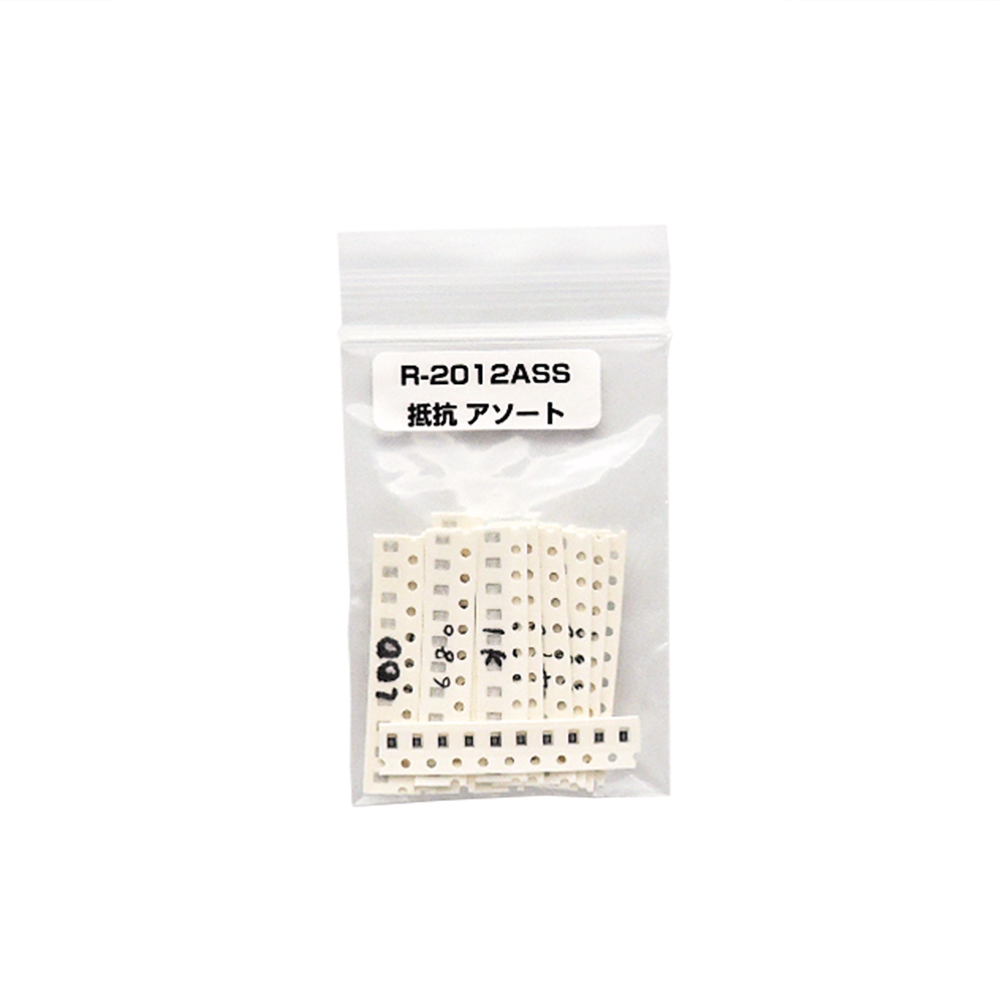

・2012チップ抵抗(M)8種（計160個）×1
※82Ω/100Ω/150Ω/220Ω/330Ω/470Ω/680Ω/820Ω
→個別販売ページ
（注）1kΩ～10kΩの抵抗8種アソートセット(H)は同梱されませんので必要な場合は別途お買い求めください。

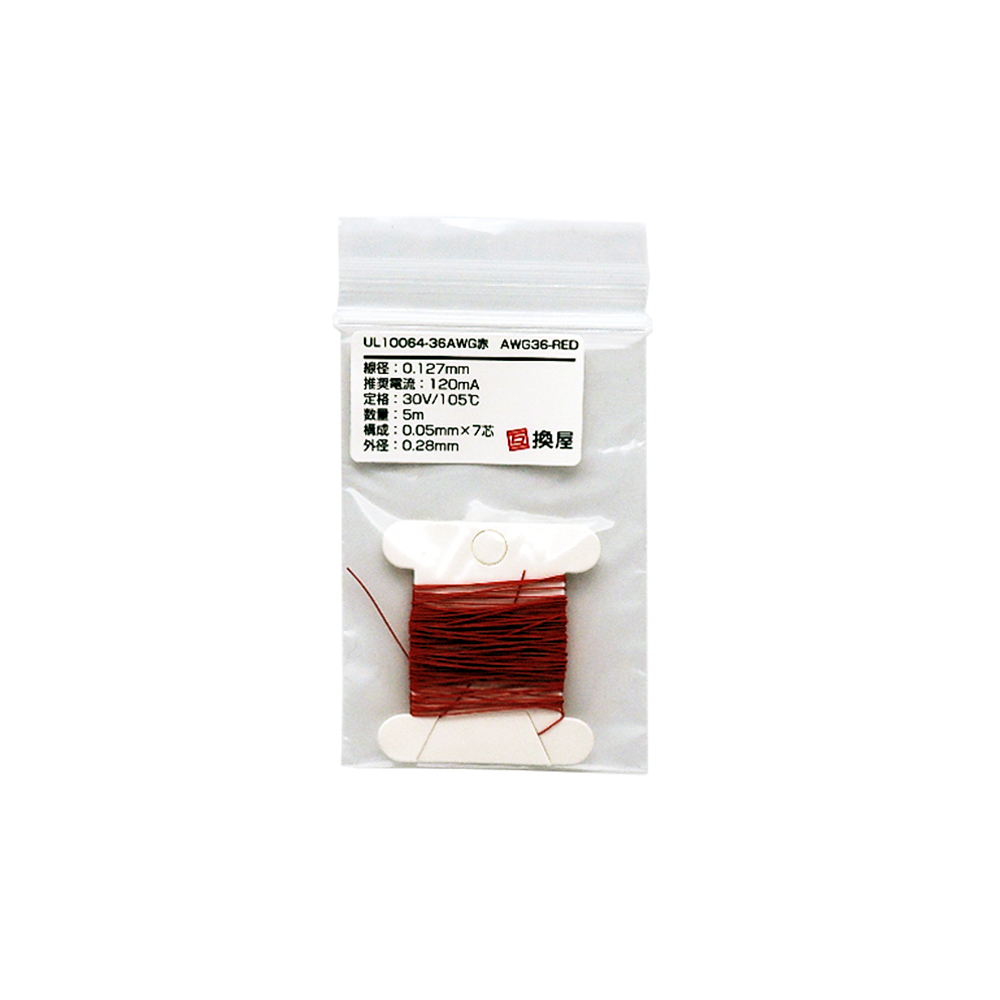

・φ0.28mm耐熱撚線ケーブル赤5m×1
→個別販売ページ

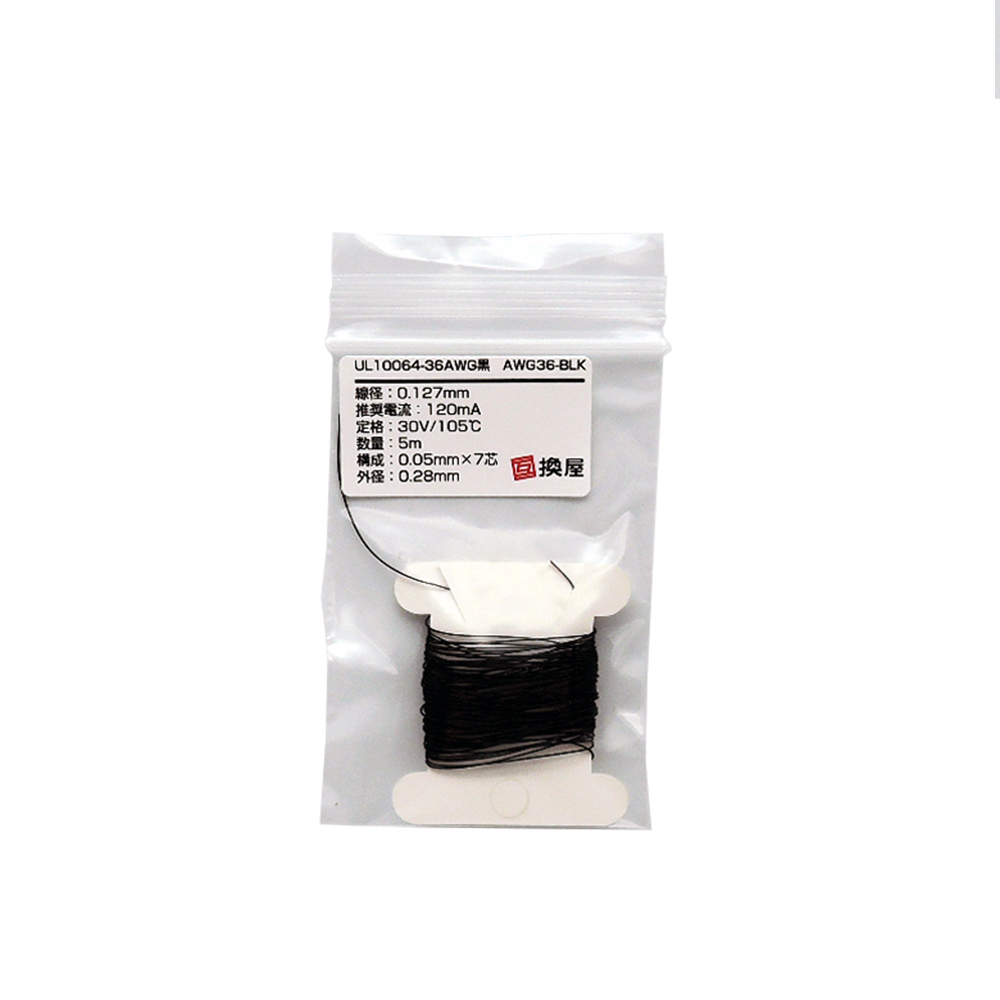

・φ0.28mm耐熱撚線ケーブル黒5m×1
→個別販売ページ

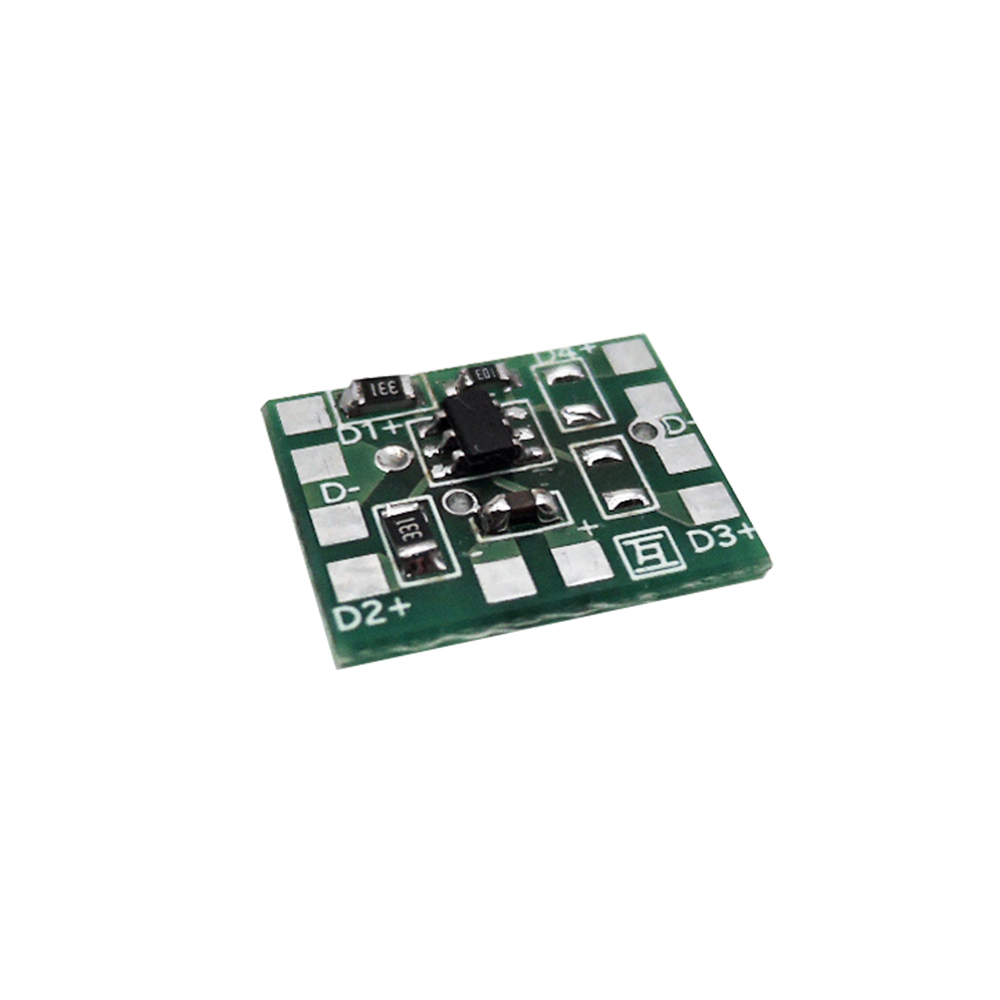

電装野郎（電装やろう！）は、色々なシーンをイメージしたLEDの点灯パターンが予めプログラムされたLED制御基板です。
最低限の半田付け作業は必要ですが、模型をする人なら誰でも比較的簡単に、コンパクトな構成で光に動きを付けることが出来ます。
基本的な半田付け作業さえできれば、圧倒的に電飾の幅が広がります！
点灯パターンのラインナップは順次追加予定です。
現在販売中のラインナップ説明や点灯参考動画は、
「電装野郎ラインナップ一覧」をご参考ください。
マイコンボードなどを使い自分でプログラミングできる方でも、ちょっとした光らせ方をサクッと実現したい時に、LEDと電源だけ半田付けすれば即実現可能なので、作業性はとても良いと思います。
実際にに互換屋スタッフが電飾模型の製作にチャレンジする時も、マイコンボードと組み合わせ、この電装野郎を幾つか組み合わせて実装する事が多いです。

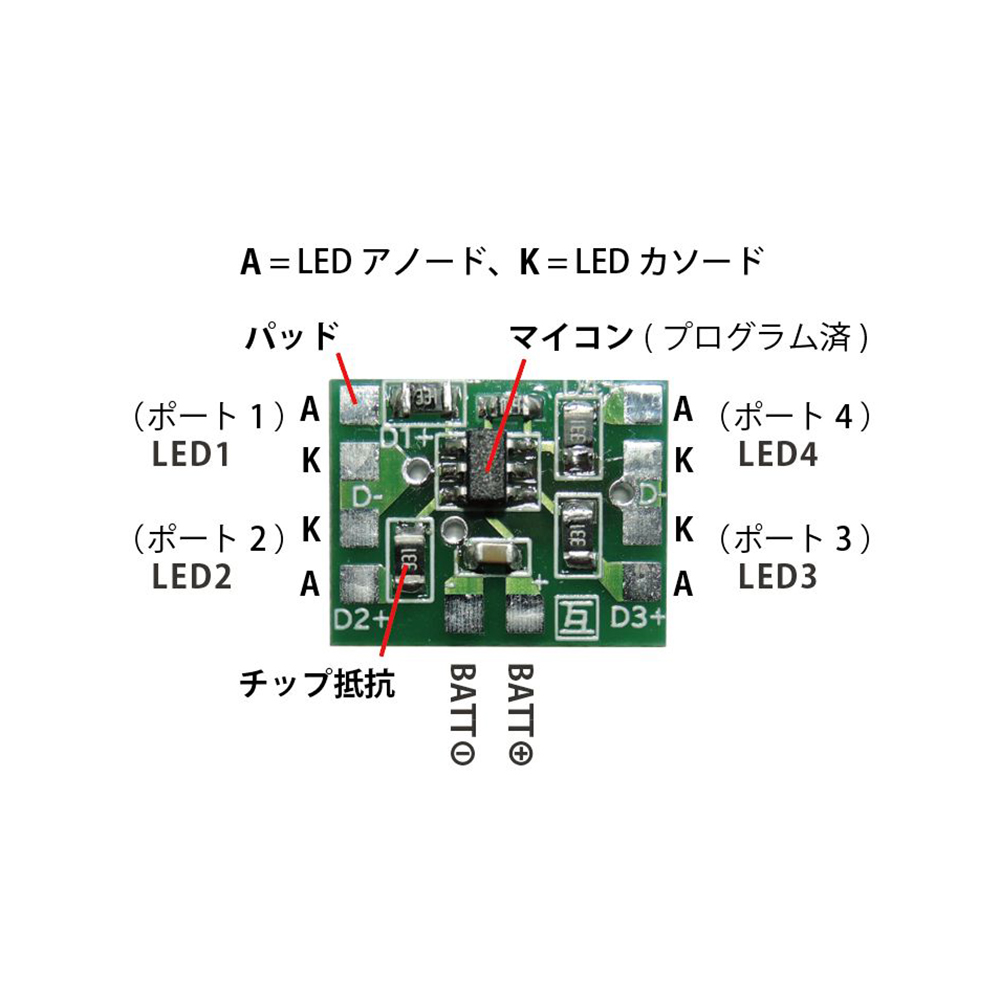

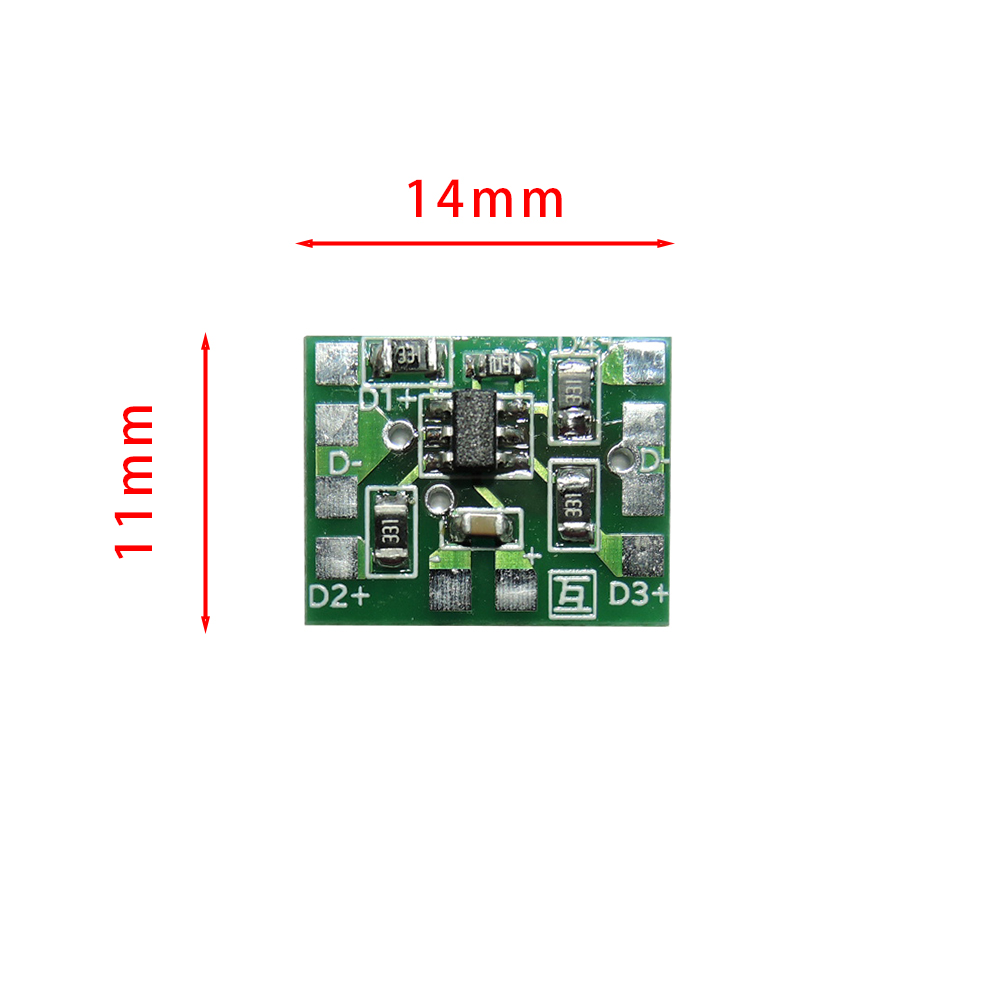

【電装野郎の基本仕様】
・電源電圧：DC3〜5V
・電流制限抵抗：330Ω実装済
・LED各ポート電流：最大40ｍA(0.04A)
※基板のマイコンのピン出力がMax40mAですので、それを超えるとICが壊れます。
・使用するポートは各点灯パターンによって、1〜3ポートとなりますが、
どのポートが使えるかは、各点灯パターンの説明を参照ください。
「電装野郎ラインナップ一覧」
※プログラムコードの容量で1ポートしか出力できない表現もある為、
そのような動きの場合は、1ポートしか信号は出力されていません。
【点灯パターン６連の特殊接続について】
DY11、DY12、DY13の6連タイプだけは、LEDの接続が特殊な接続となります。
説明は下記、ブログの接続回路図を参照してください。
電装野郎 6連基板の使い方
（参考）
1ポートに複数のLEDを接続する場合、合計の電流が40mAを超えないように
基板上のチップ抵抗値を調整してください。
【使用上の注意】

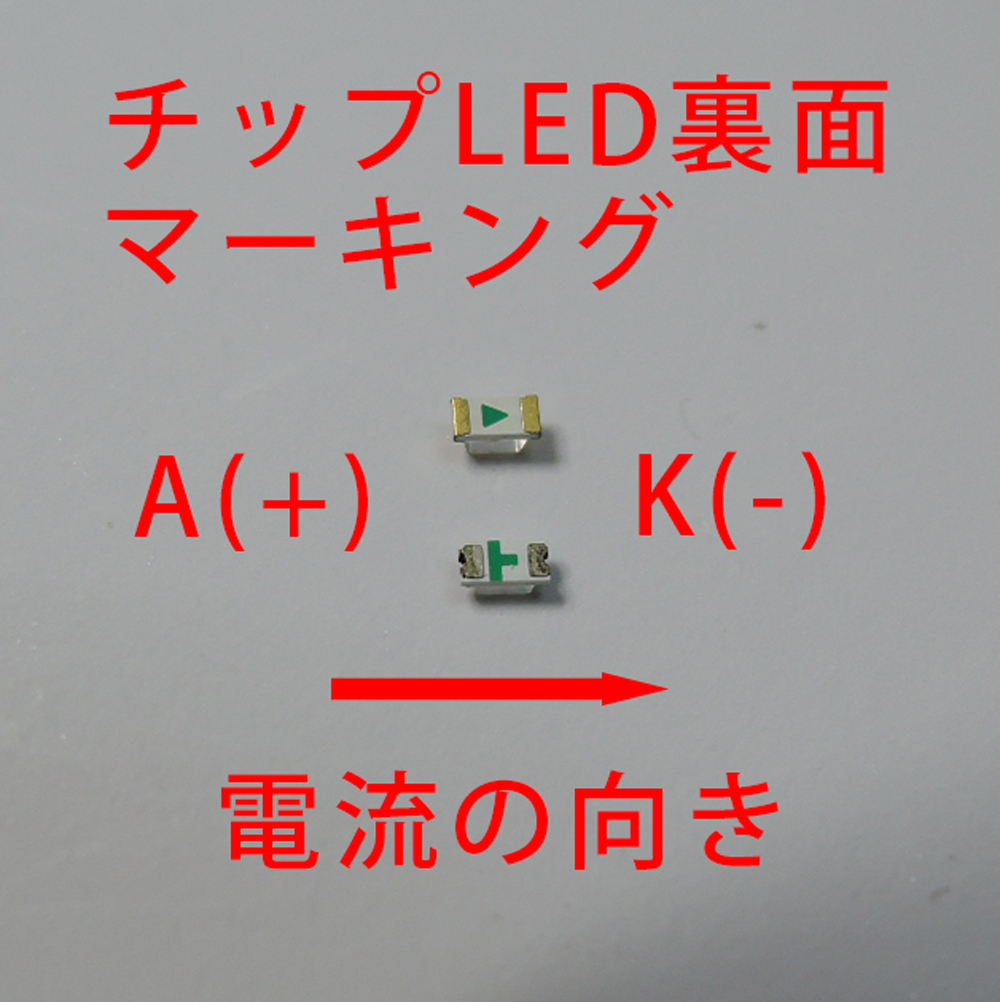

LEDのカソード、アノードは+/-逆に接続しても壊れませんが、電源の+/-を逆に接続して電源投入すると、基板上のマイコンが壊れるのでご注意ください。
【同梱内容】

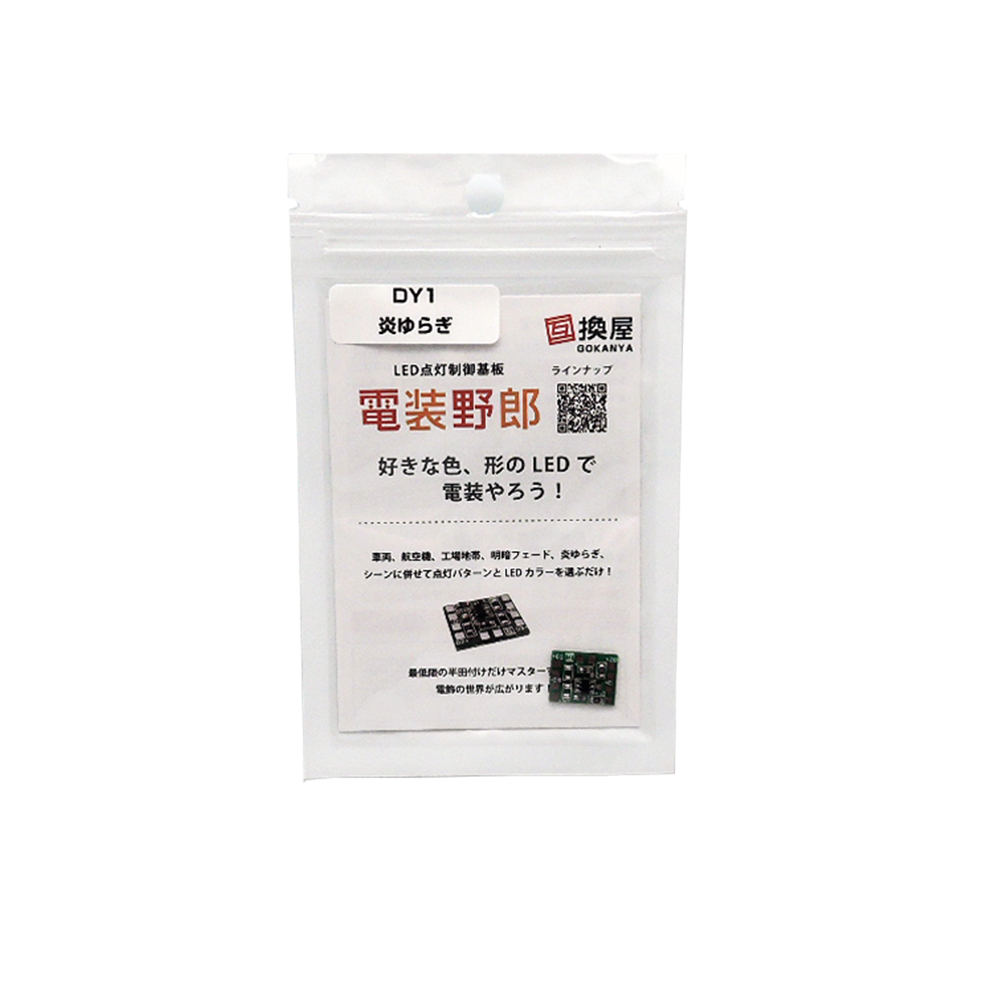

・電装野郎LED制御基板×1個
・取扱説明書×1部
【配送料】
全国一律360円
複数商品購入の場合、可能な限り同梱発送にて送料再計算いたします。
