本製品は互換屋スタッフが、ただただ、自分の使い勝手を良くする為だけを考えて作った、互換屋オリジナル「SW付きCR2032電池BOX」です。

CR2032（3V）のボタン電池が使用でき、基板にスライドSW実装済なので、
ちょっとしたLED用の電源として便利です。
SWのON/OFFで「+」と「-」に電力が出力されます。

ボタン電池CR2032用（φ20mm,3.2t）ですが、CR2025（φ20mm,2.5t）でも使用可能です。

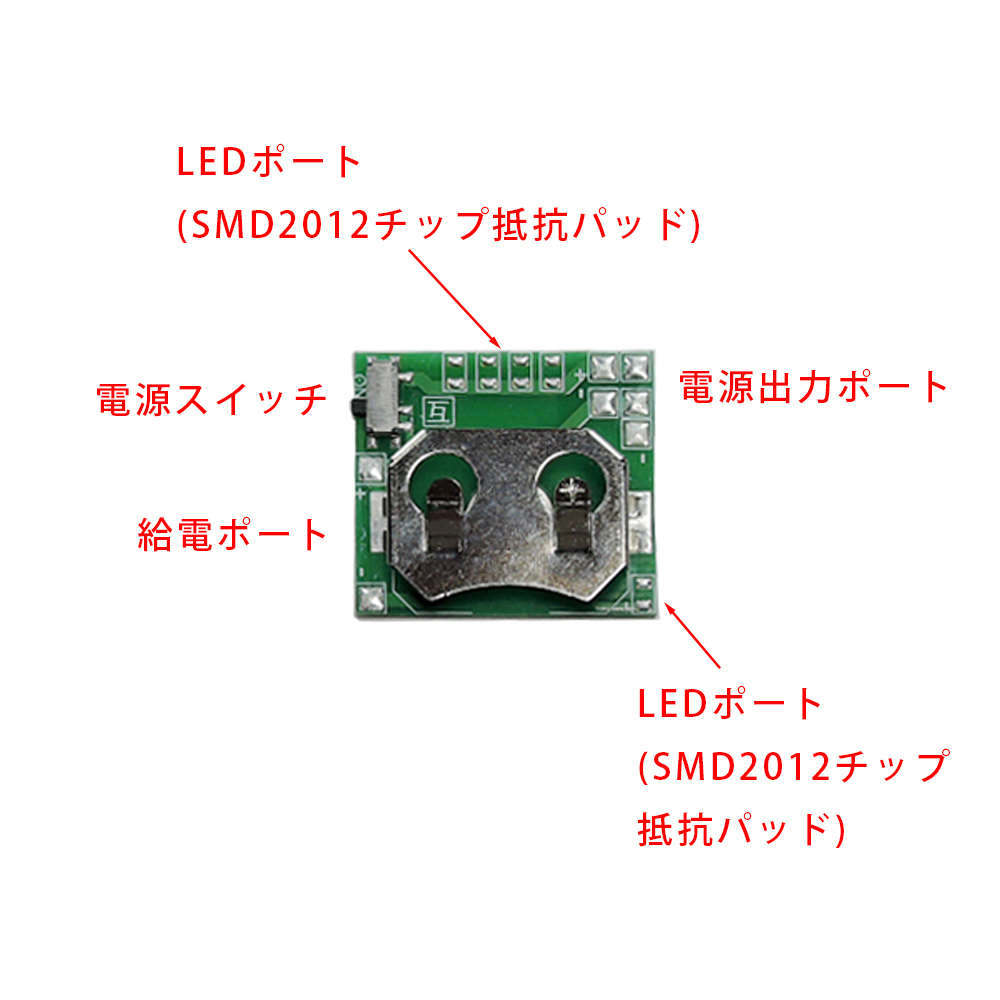

【本製品の特徴】
●電源SW付き
●LEDポート5箇所
※本電池BOXに直にLEDをぶら下げて（半田付けして）点灯できるように、LEDポートを計5つ配置。
各ポートには、2012サイズのチップ抵抗（別売り）を実装できるようにチップ抵抗実装用のパッドを配置。
●電源出力ポートを配置

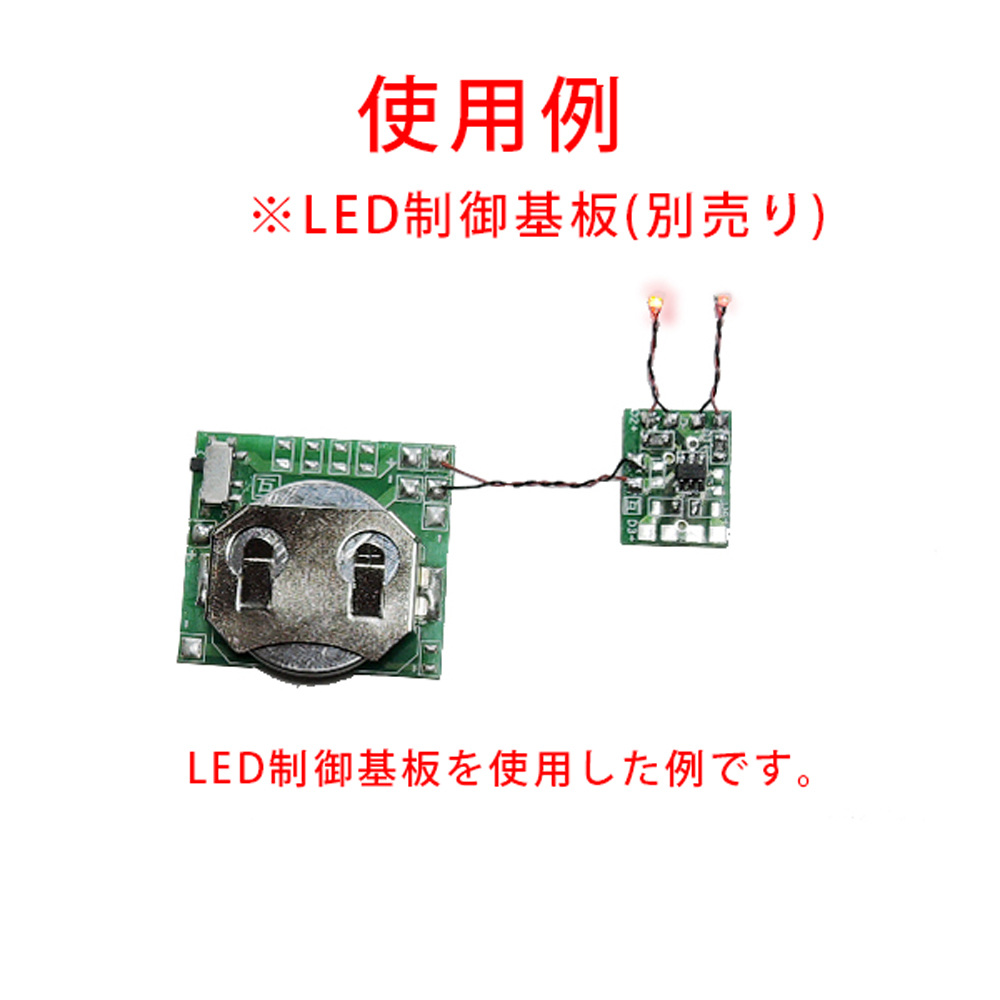

※スイッチONで（+）（-）パッドに電源が出力されます。外部LED制御基板などに給電する時に使用します。
●給電ポート
給電ポートはSWを介さない（+）（-）ポートですので、CR2032電池を装着するとSWのON/OFF状態に関わらず、常時電源が出力された状態となります。※ショートなどに気を付けてください。

給電ポートの使用例としては、下記のような使い方が可能です。
1.外部電源の接続
CR2032のボタン電池を使用せず、ACアダプタやUSB電源などの外部電源を接続して、本基板上のLEDを点灯させたり、電源出力に接続した外部基板などにSWのONで電力を給電する事が出来ます。
【！！！ご注意！！！】
外部電源を接続して使用する場合は、必ずCR2032電池は外した状態で給電してください。
ボタン電池を装着したまま、外部からUSB電源などを給電すると、ボタン電池が破裂する恐れがあります。


2.本製品のパラレル接続（並列接続）
本製品2個を使用して、本製品同士の（+）と（+）、（-）と（-）を接続する事で、
CR2032ボタン電池の並列接続をした電源を構成する事が出来ます。
ボタン電池を並列接続する事で、電池の容量を増やす（長持ちさせる）ことが出来るようになります。

【！！！ご注意！！！】
本製品同士の並列接続時の注意点は、使用する電池は必ずどちらも新品の電池を使用し、
電池交換する場合は、2個同時に交換するようにしてください。
CR2032電池は充電出来ない電池ですが、電池容量の大きい方から小さい方へ電流が流れ、
電池が減っている方を充電しようとする動作をしますので、電池の発熱や破裂する恐れがあります。


【ご注意】
本商品は半田付けが必要です。
