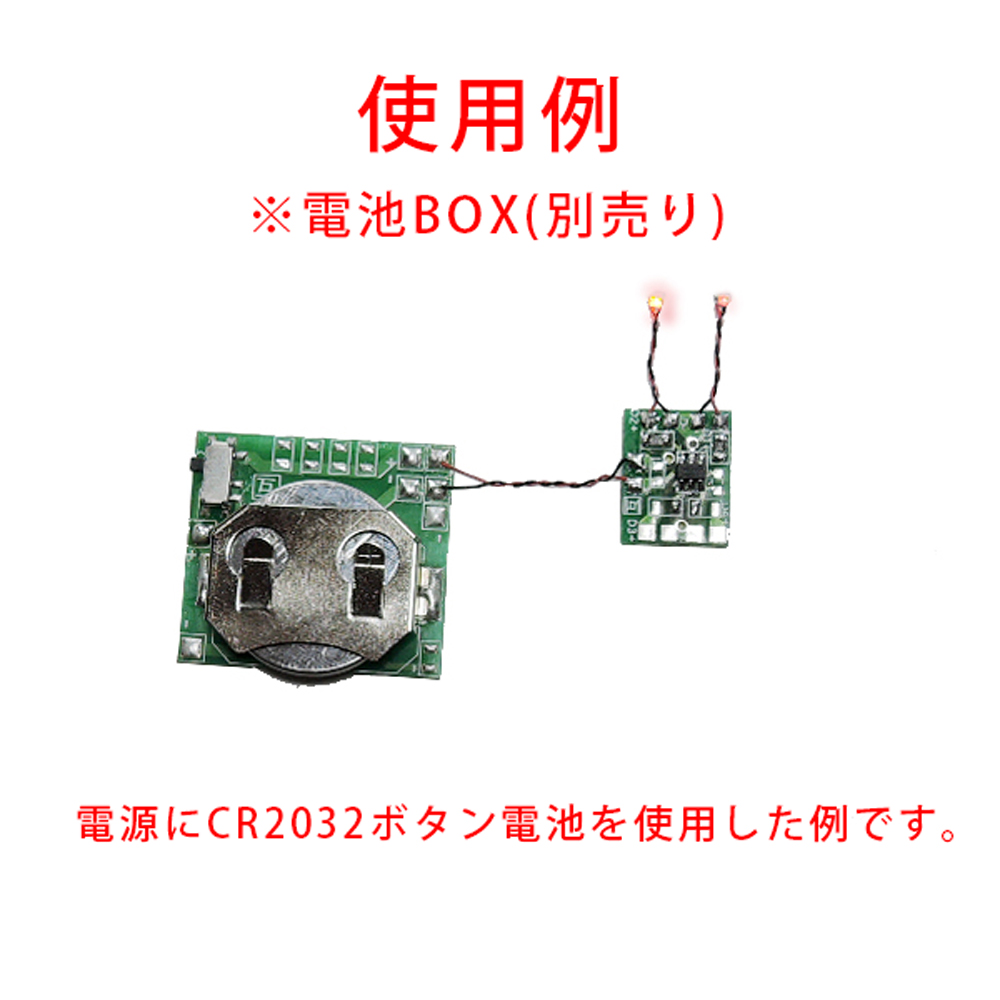

※2枚目の画像は、LEDと電池BOXを接続した使用例です。

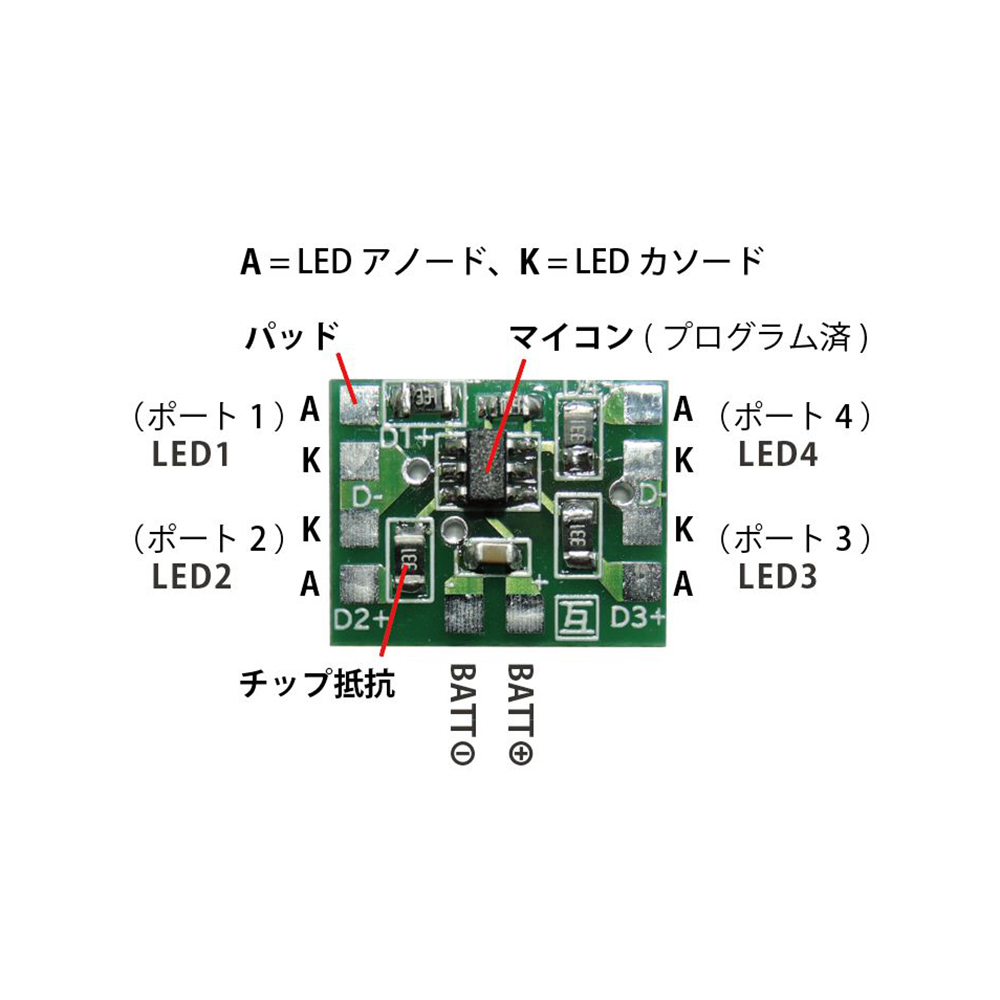

電装野郎（電装やろう！）は、色々なシーンをイメージしたLEDの点灯パターンが予めプログラムされたLED制御基板です。

最低限の半田付け作業は必要ですが、模型をする人なら誰でも比較的簡単に、コンパクトな構成で光に動きを付けることが出来ます。
基本的な半田付け作業さえできれば、圧倒的に電飾の幅が広がります！

点灯パターンのラインナップは順次追加予定です。
現在販売中のラインナップ説明や点灯参考動画は、

「電装野郎ラインナップ一覧」をご参考ください。

マイコンボードなどを使い自分でプログラミングできる方でも、ちょっとした光らせ方をサクッと実現したい時に、LEDと電源だけ半田付けすれば即実現可能なので、作業性はとても良いと思います。
実際にに互換屋スタッフが電飾模型の製作にチャレンジする時も、マイコンボードと組み合わせ、この電装野郎を幾つか組み合わせて実装する事が多いです。


【電装野郎の基本仕様】特許7680795取得済
・電源電圧：DC3〜5V
・電流制限抵抗：330Ω実装済
・LED各ポート電流：最大40ｍA(0.04A)
※基板のマイコンのピン出力がMax40mAですので、それを超えるとICが壊れます。
・使用するポートは各点灯パターンによって、1〜3ポートとなりますが、
どのポートが使えるかは、各点灯パターンの説明を参照ください。
「電装野郎ラインナップ一覧」
※プログラムコードの容量で1ポートしか出力できない表現もある為、
そのような動きの場合は、1ポートしか信号は出力されていません。

【点灯パターン６連の特殊接続について】
DY11、DY12、DY13の6連タイプだけは、LEDの接続が特殊な接続となります。
説明は下記、ブログの接続回路図を参照してください。

電装野郎　6連基板の使い方

（参考）
1ポートに複数のLEDを接続する場合、合計の電流が40mAを超えないように
基板上のチップ抵抗値を調整してください。

【使用上の注意】

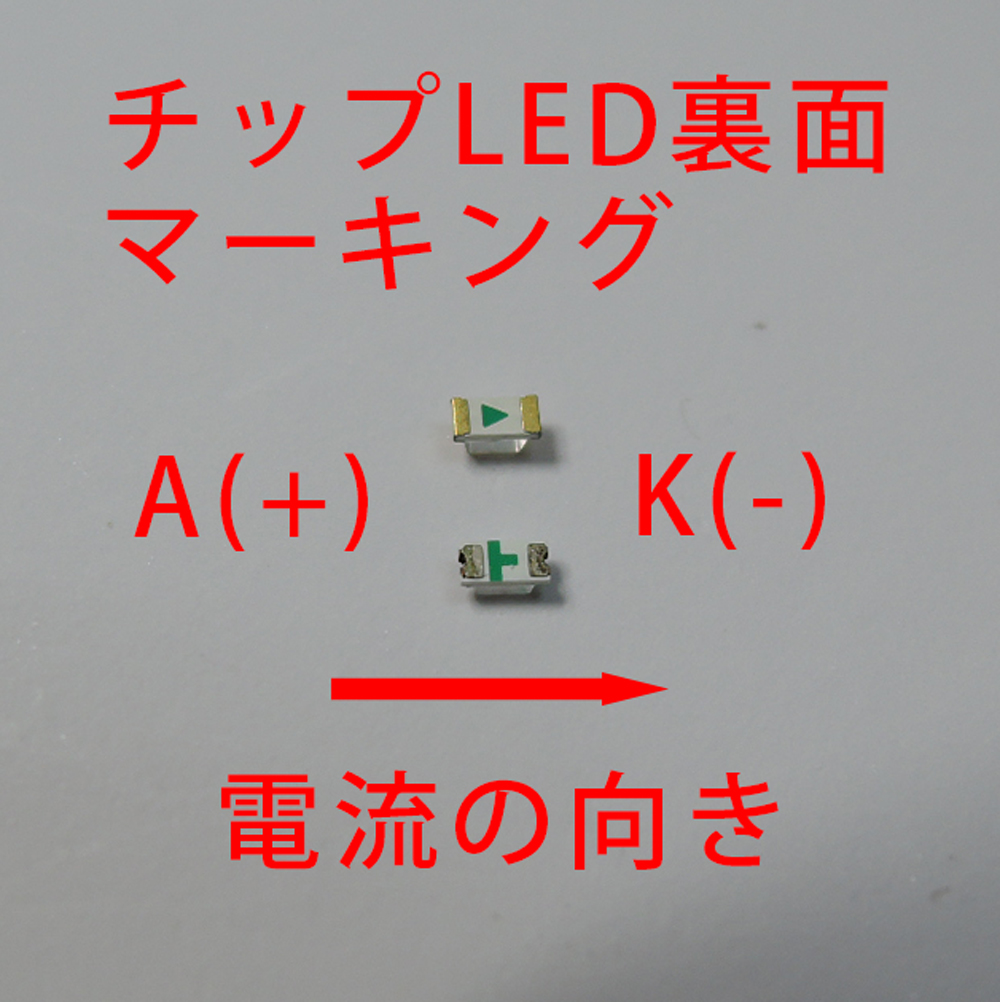

LEDのカソード、アノードは+/-逆に接続しても壊れませんが、電源の+/-を逆に接続して電源投入すると、基板上のマイコンが壊れるのでご注意ください。

【同梱内容】
・電装野郎LED制御基板×1個
・取扱説明書×1部

【送料について】
全国一律250円
複数商品購入の場合、可能な限り同梱発送にて送料再計算いたします。
※梱包時の厚みが3cmを超える場合は、一般荷物での配送料金でのご案内となります。
